这是一款什么设备

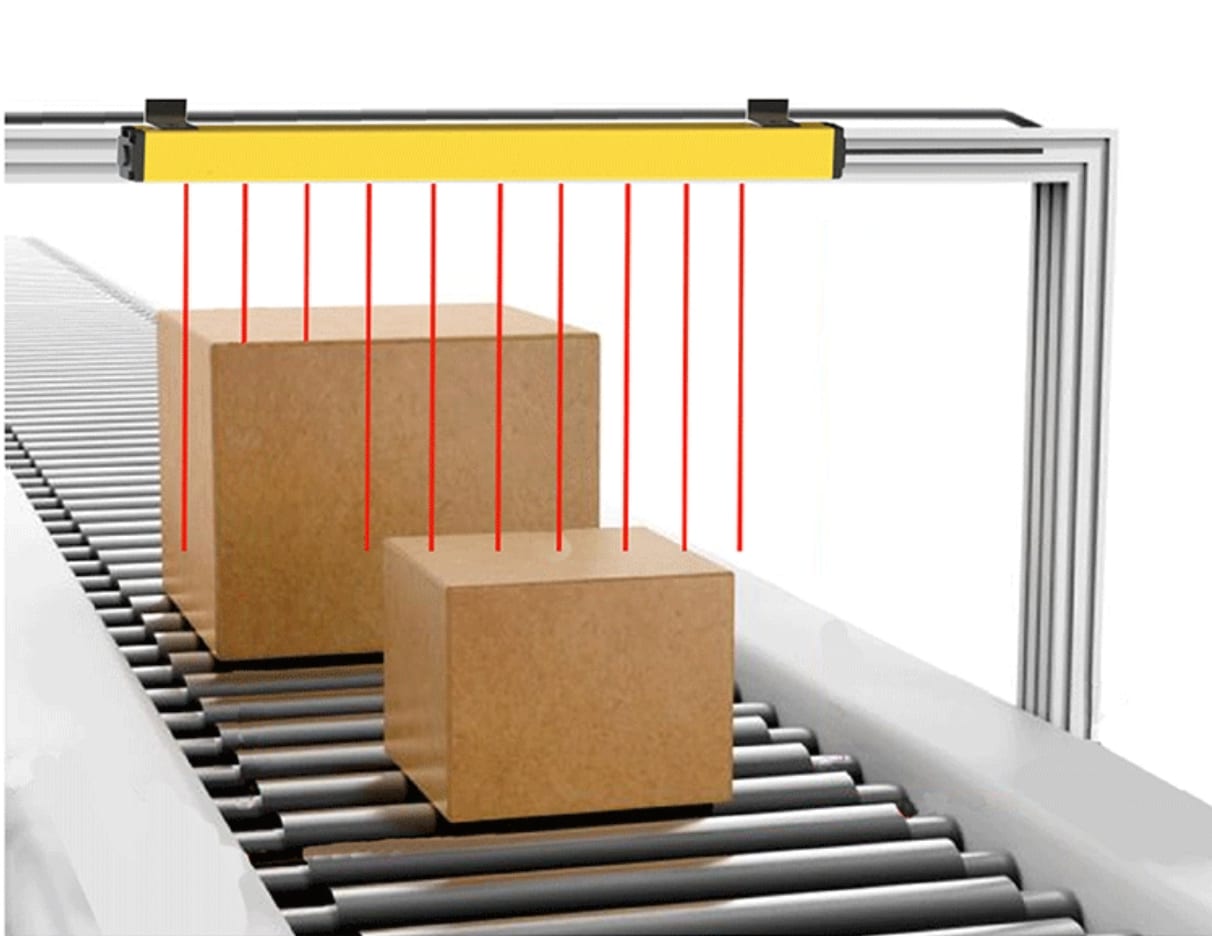

选反射式区域光栅，现场其实只关心四件事：装在哪、能测多远、怎么调、什么情况下会翻车。DD 平台把这四件事拆成两个系列来解决。第一步定距离。四米级的大开口区域检测选 DDOF 测距型，每组光轴独立测距，只判断目标有没有进入你设定的那段距离，距离上限 4000mm 且无盲区，背景是深色还是浅色、工件是亮面还是哑光，对它影响都不大，距离可以一键设定。两米以内、背景固定、被测物颜色统一，选 DD 光强型更省，它靠回光的能量强度判断物体有无，但要接受两点：受目标颜色和反光率影响明显，而且可能存在盲区。第二步定高度。光轴数 4~50 共 24 档，光轴间距统一 40mm，检测高度 H = 光轴数 × 40，整机长度 L = 光轴数 × 40 + 49。举例 DDOF2040 就是 20 光轴、H 800mm、L 849mm，按要覆盖的开口高度往上取一档就行。第三步是装和调。单边一体机身省掉了对面立柱和对光工序，上电后按现场距离在 1~9 档里挑一档，长按 1S 保存，或者放着 30S 自动保存；背景固定的工位可以用 0 档长按 2S 自学习，让它自己学距离、自己配发射强度，学习时绿灯闪烁。接线就四根：棕 +24V、蓝 GND、黑 NPN、白 PNP，双路信号同时给，常开常闭可切换。最后一步是边界，这条比任何参数都重要：本系列建议只做区域检测，不可用做安全防护用途，DDOF 与 DD 一视同仁；本系列也未取得 IEC 61496 Type 4、EN ISO 13849-1 PL e、IEC 62061 SIL 3 认证。要护人，请另选取得相应认证的对射式安全光幕。
核心特点

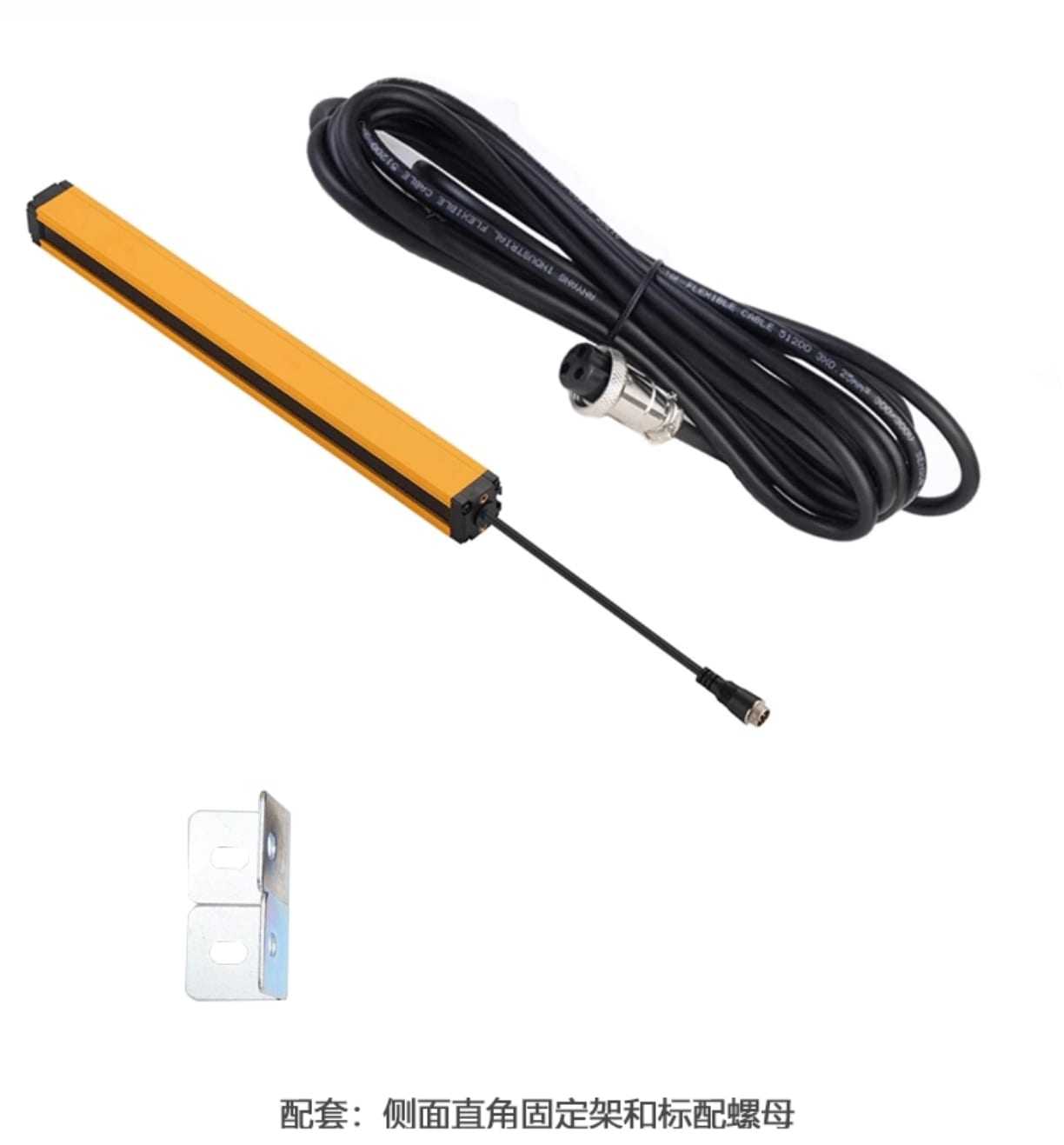

- 单边一体安装，对面不用立柱、不用对光，老线改造少一半布线活
- DDOF 测距型距离上限 4000mm 且无盲区，四米级通道口一套就能覆盖
- DD 光强型距离上限 2000mm，两米内背景固定的工位成本更省，注意可能有盲区
- DDOF 带背景抑制，不受背景颜色与被测物反光特性影响，检测距离衰减小
- 1~9 档按现场距离匹配，选好长按 1S 保存，或不动它 30S 自动保存
- 背景固定的现场可用 0 档长按 2S 自学习，自动配距离与发射强度，绿灯闪即在学
- 光轴数 4~50 共 24 档，间距统一 40mm，检测高度按光轴数乘 40 直接算
- NPN/PNP 双路信号同时输出，断电长按按钮再上电即可切成常闭
- 大尺寸数码显示加绿色电源灯、红色信号灯，调档和看状态不用接电脑
关键参数
| 产品系列 | 同平台两个系列：DDOF（TOF 时间飞行型）/ DD（光漫反射型） |
| DDOF 判定方式 | 每组光轴独立测距，判断目标是否处于设定的距离范围内 |
| DD 判定方式 | 以接收到的反射光能量强度判断物体有无 |
| DDOF 检测距离 | 远至 4000mm，无盲区 |

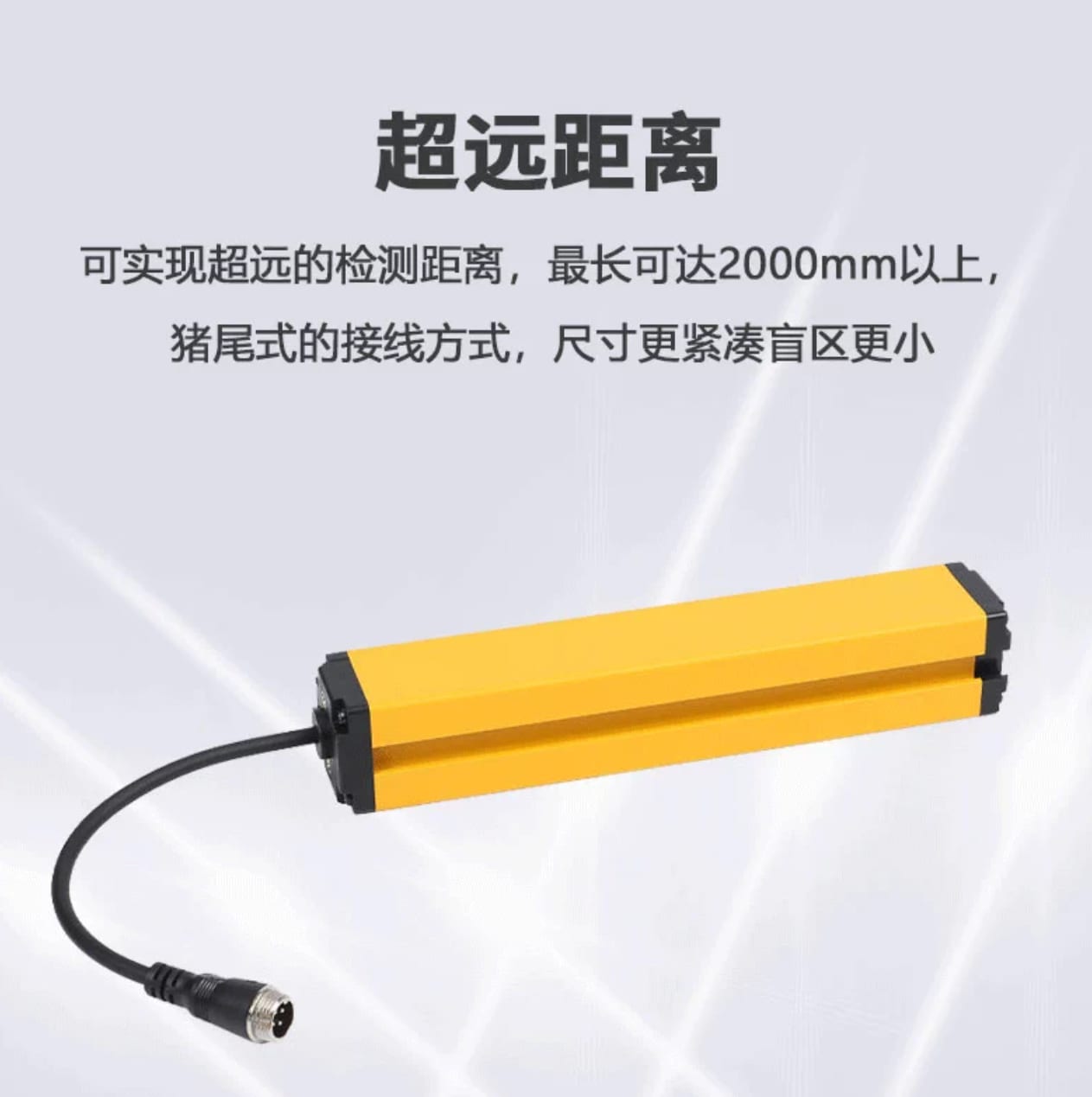

| DD 检测距离 | 远至 2000mm，可能有盲区 |
| 背景抑制 | DDOF 有，不受背景颜色与被测物反光特性影响，距离可一键设定；DD 无 |
| 光轴间距 | 本表全部型号光轴间距 40mm |
| 光轴数 / 规格档数 | 4~50 光轴，偶数步进，共 24 档；光点数可按需定制（偶数） |
| 检测高度 H | H = 光轴数 × 40mm，覆盖 160~2000mm |
| 整机长度 L | L = 光轴数 × 40mm + 49mm，对应 209~2049mm |
| 型号读法 | DDOF0440 = DDOF 系列 + 04 光轴 + 40mm 光轴间距；DD 系列同理 |

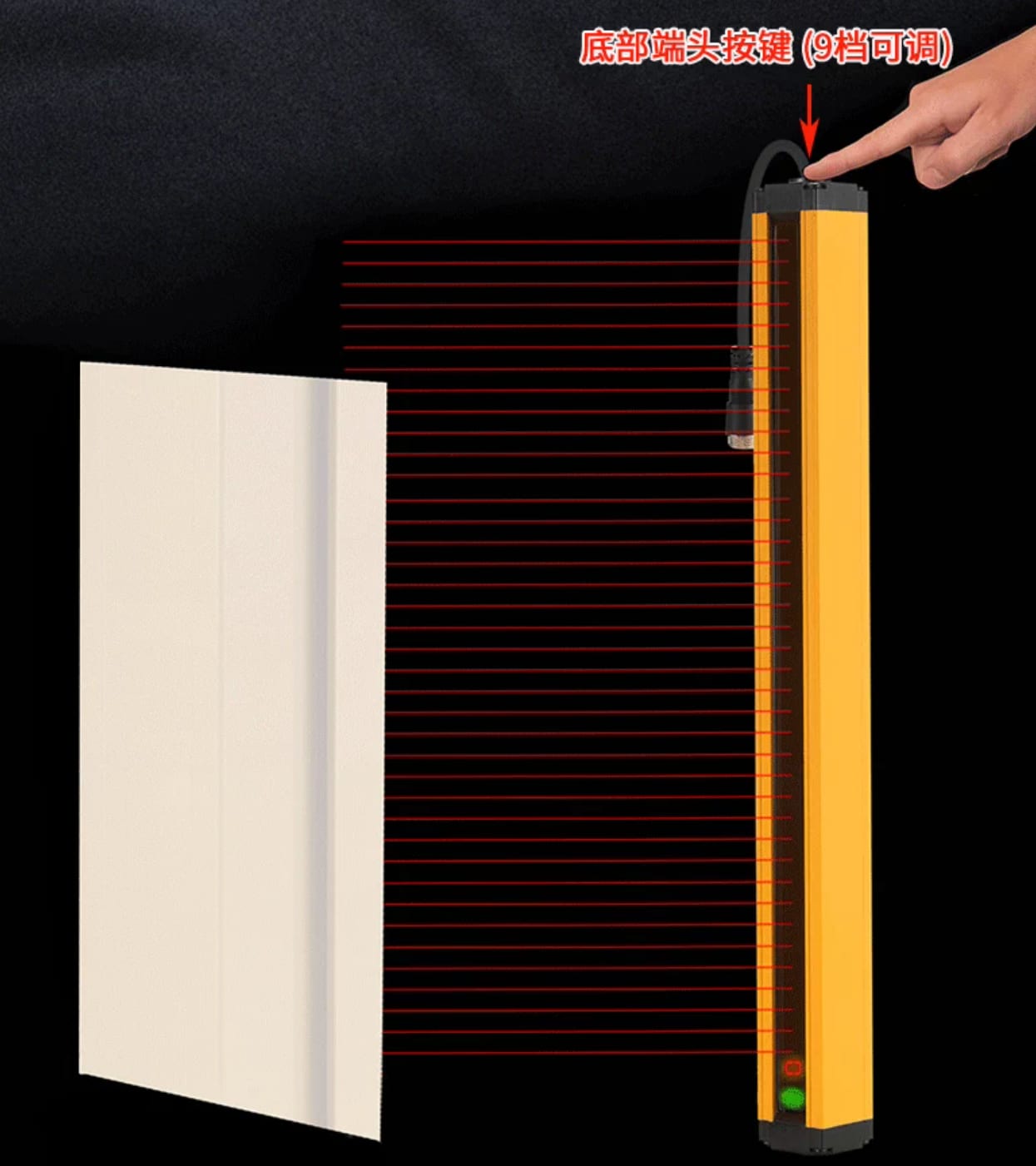

| 档位设定 | 按实际距离匹配 1~9 档，长按 1S 保存该档位，或 30S 后自动保存 |

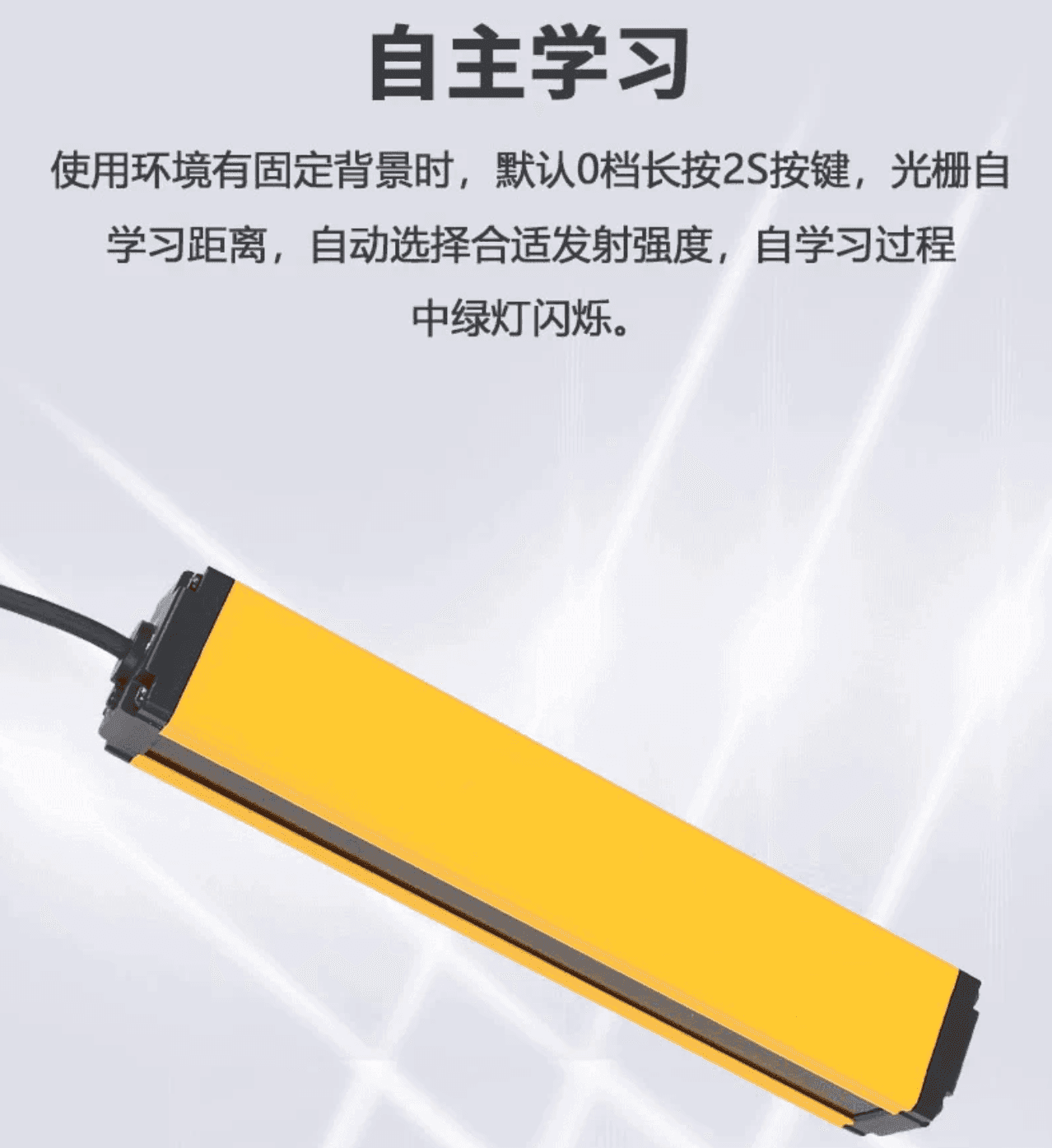

| 自学习 | 默认 0 档长按 2S，自动学习距离并选择合适发射强度，过程中绿灯闪烁 |
| 显示与指示 | 大尺寸数码显示 + 绿色 LED 电源指示灯 + 红色信号指示灯 |

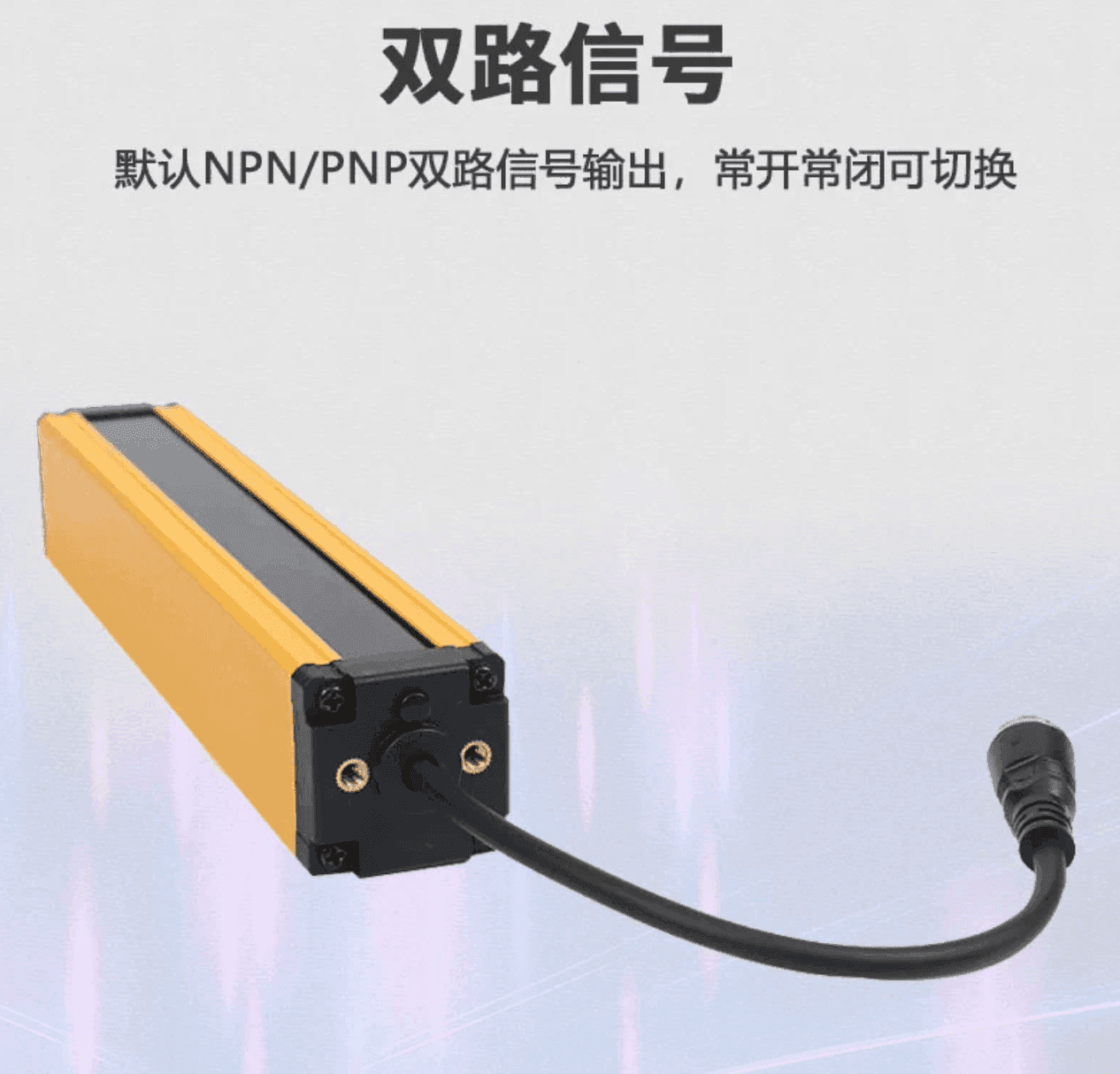

| 信号输出 | 默认 NPN / PNP 双路输出 |
| 常开常闭切换 | 默认常开；断电时长按调节按钮再上电，待红灯亮后松开即保存为常闭 |

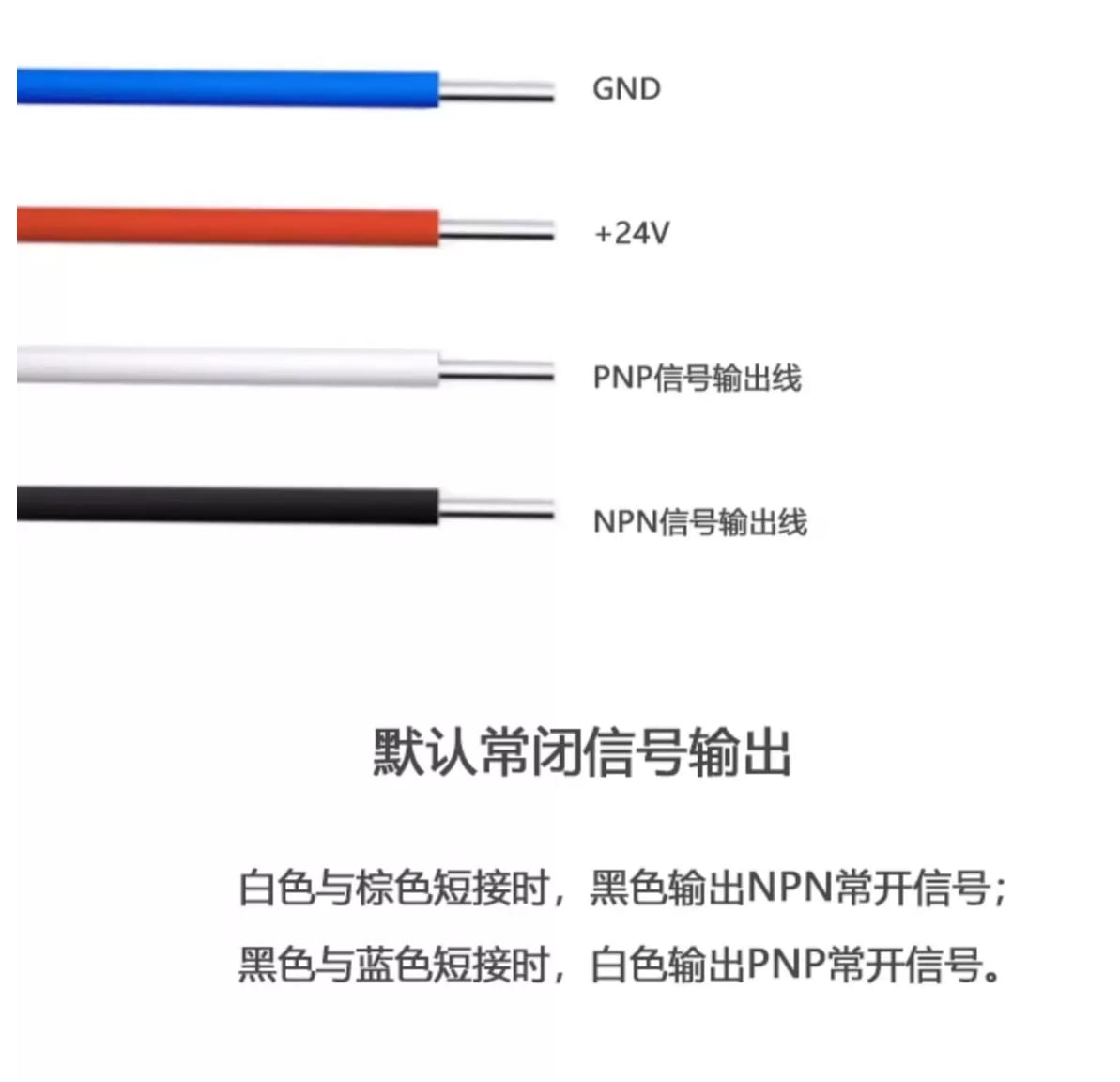

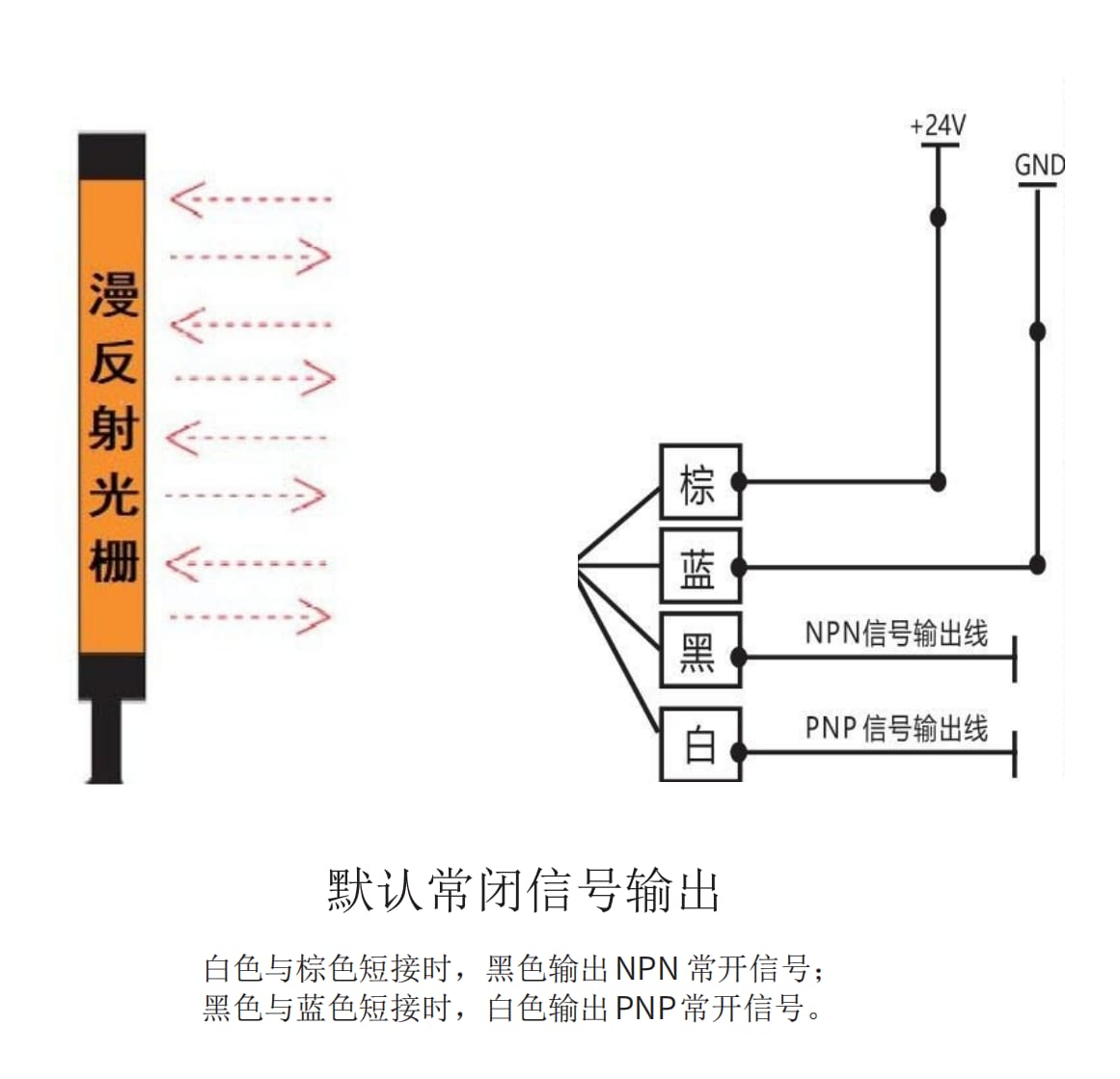

| 接线线色 | 棕 = +24V 电源正 / 蓝 = GND 电源负 / 黑 = NPN 输出 / 白 = PNP 输出 |
| 供电 | DC 24V |

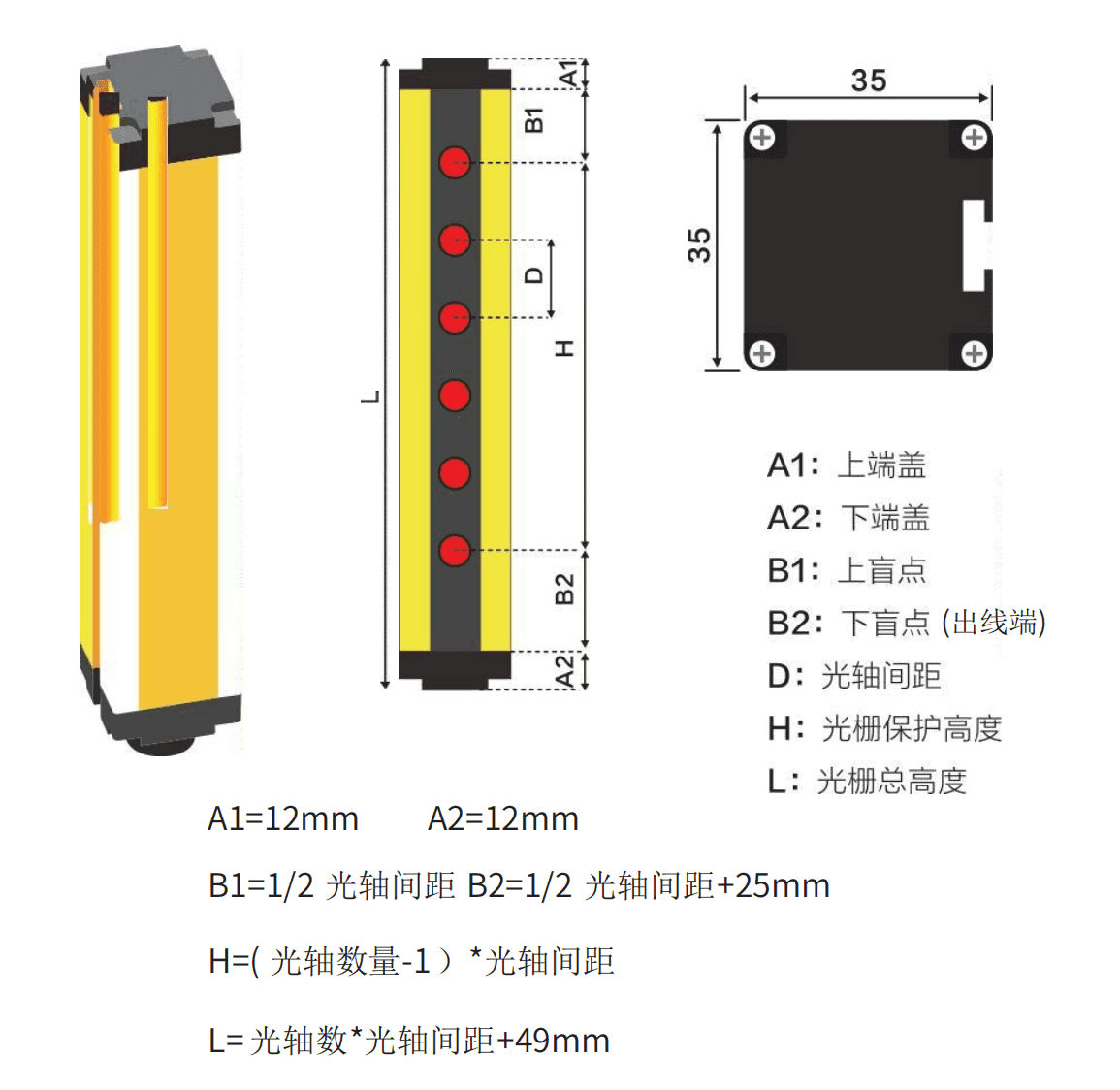

| 机身截面 | 35 × 35mm |
| 端盖尺寸 | A1 上端盖 12mm，A2 下端盖 12mm |
| 上下盲点 | B1 上盲点 = 1/2 光轴间距；B2 下盲点（出线端）= 1/2 光轴间距 + 25mm |
| 用途边界 | 本系列建议只做区域检测，不可用做安全防护用途（DDOF 与 DD 同）；未取得 IEC 61496 Type 4 / EN ISO 13849-1 PL e / IEC 62061 SIL 3 认证 |
注：以上为典型参数，不同规格略有差异。完整产品参数与进口品牌替代型号对照，也可查阅戴迪斯科产品站 fsdadi.com。
DDOF / DD 全部型号规格表
照厂家 2026-08-10 版《DD 反射区域光栅》选型表全列，两个系列各 24 档、合计 48 个常规型号。本表全部型号光轴间距 40mm；检测高度 H = 光轴数 × 40mm，整机长度 L = 光轴数 × 40mm + 49mm。型号读法：DDOF2040 = DDOF 系列、20 光轴、40mm 光轴间距；DD2040 是同规格的光漫反射型。两个系列机械尺寸完全一致，现场换型不用改支架，光点数可按偶数定制。选型顺序：按要覆盖的开口高度往上取一档 → 用 L 校核安装空间 → 再按背景条件与检测距离在两个系列间选定。⚠️ 本系列建议只做区域检测，不可用做安全防护用途；未取得 IEC 61496 Type 4、EN ISO 13849-1 PL e、IEC 62061 SIL 3 认证，护人请选取得认证的对射式安全光幕。
DDOF 时间飞行型 —— 每组光轴独立测距 · 4000mm 无盲区 · 带背景抑制
| 光轴数 n | 订货型号 | 检测高度 H (mm) | 整机长度 L (mm) | 最远检测距离 |
|---|---|---|---|---|
| 4 | DDOF0440 | 160 | 209 | 4000mm（无盲区） |
| 6 | DDOF0640 | 240 | 289 | 4000mm（无盲区） |
| 8 | DDOF0840 | 320 | 369 | 4000mm（无盲区） |
| 10 | DDOF1040 | 400 | 449 | 4000mm（无盲区） |
| 12 | DDOF1240 | 480 | 529 | 4000mm（无盲区） |
| 14 | DDOF1440 | 560 | 609 | 4000mm（无盲区） |
| 16 | DDOF1640 | 640 | 689 | 4000mm（无盲区） |
| 18 | DDOF1840 | 720 | 769 | 4000mm（无盲区） |
| 20 | DDOF2040 | 800 | 849 | 4000mm（无盲区） |
| 22 | DDOF2240 | 880 | 929 | 4000mm（无盲区） |
| 24 | DDOF2440 | 960 | 1009 | 4000mm（无盲区） |
| 26 | DDOF2640 | 1040 | 1089 | 4000mm（无盲区） |
| 28 | DDOF2840 | 1120 | 1169 | 4000mm（无盲区） |
| 30 | DDOF3040 | 1200 | 1249 | 4000mm（无盲区） |
| 32 | DDOF3240 | 1280 | 1329 | 4000mm（无盲区） |
| 34 | DDOF3440 | 1360 | 1409 | 4000mm（无盲区） |
| 36 | DDOF3640 | 1440 | 1489 | 4000mm（无盲区） |
| 38 | DDOF3840 | 1520 | 1569 | 4000mm（无盲区） |
| 40 | DDOF4040 | 1600 | 1649 | 4000mm（无盲区） |
| 42 | DDOF4240 | 1680 | 1729 | 4000mm（无盲区） |
| 44 | DDOF4440 | 1760 | 1809 | 4000mm（无盲区） |
| 46 | DDOF4640 | 1840 | 1889 | 4000mm（无盲区） |
| 48 | DDOF4840 | 1920 | 1969 | 4000mm（无盲区） |
| 50 | DDOF5040 | 2000 | 2049 | 4000mm（无盲区） |
当前显示 DDOF 时间飞行型 共 24 个型号，表内可上下滚动；全部分档合计 48 个型号，点上方按钮可一次导出。
DDOF / DD 技术图解
DDOF / DD 资料下载
资料按出厂状态提供，具体规格以双方确认的订货技术要求为准。需要其他型号资料请致电 4000-808-929。
