一句话先答
DQC 是光电防护装置，30×30mm 方形机身 · 8 档间距全覆盖 · 冲床液压机通用。一款能装在大多数冲压、液压设备上的红外防护装置，间距从护手指的 10mm 到护车辆通道的 200mm 全有。选型、参数与报价可直接联系工程师，支持非标定制。
这是一款什么设备

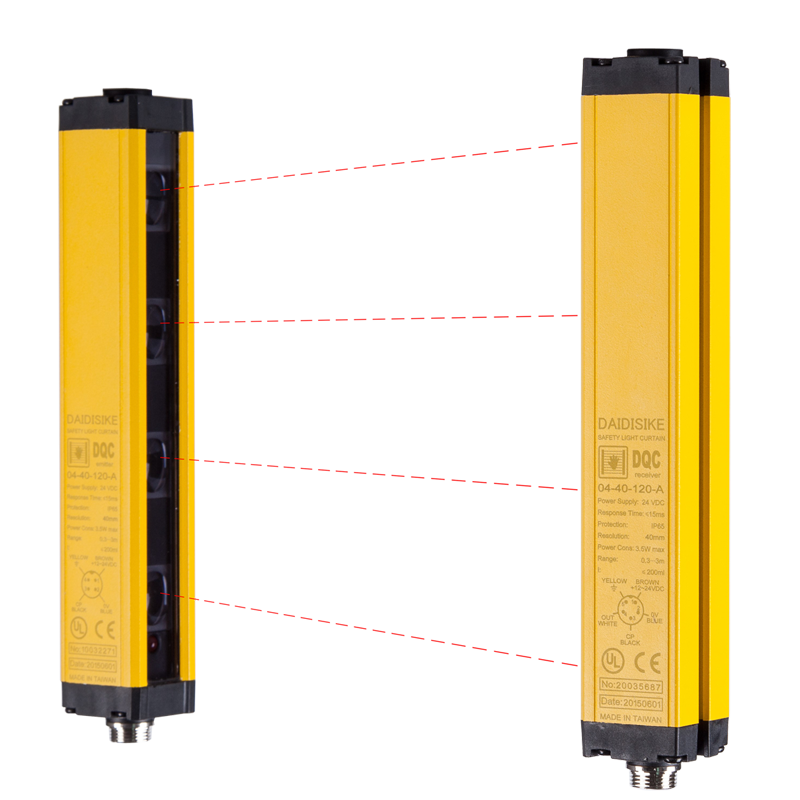

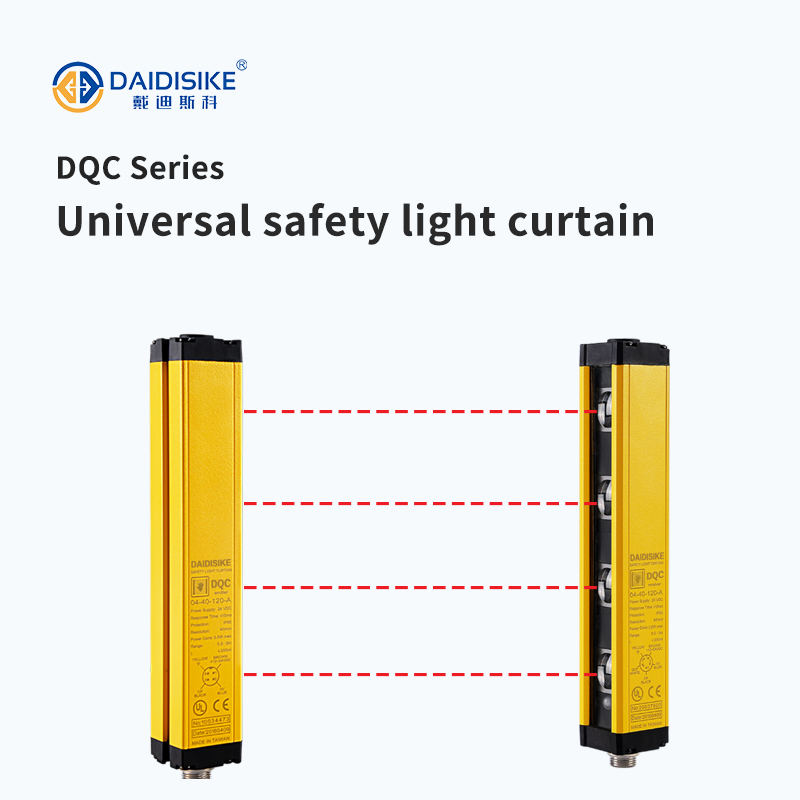

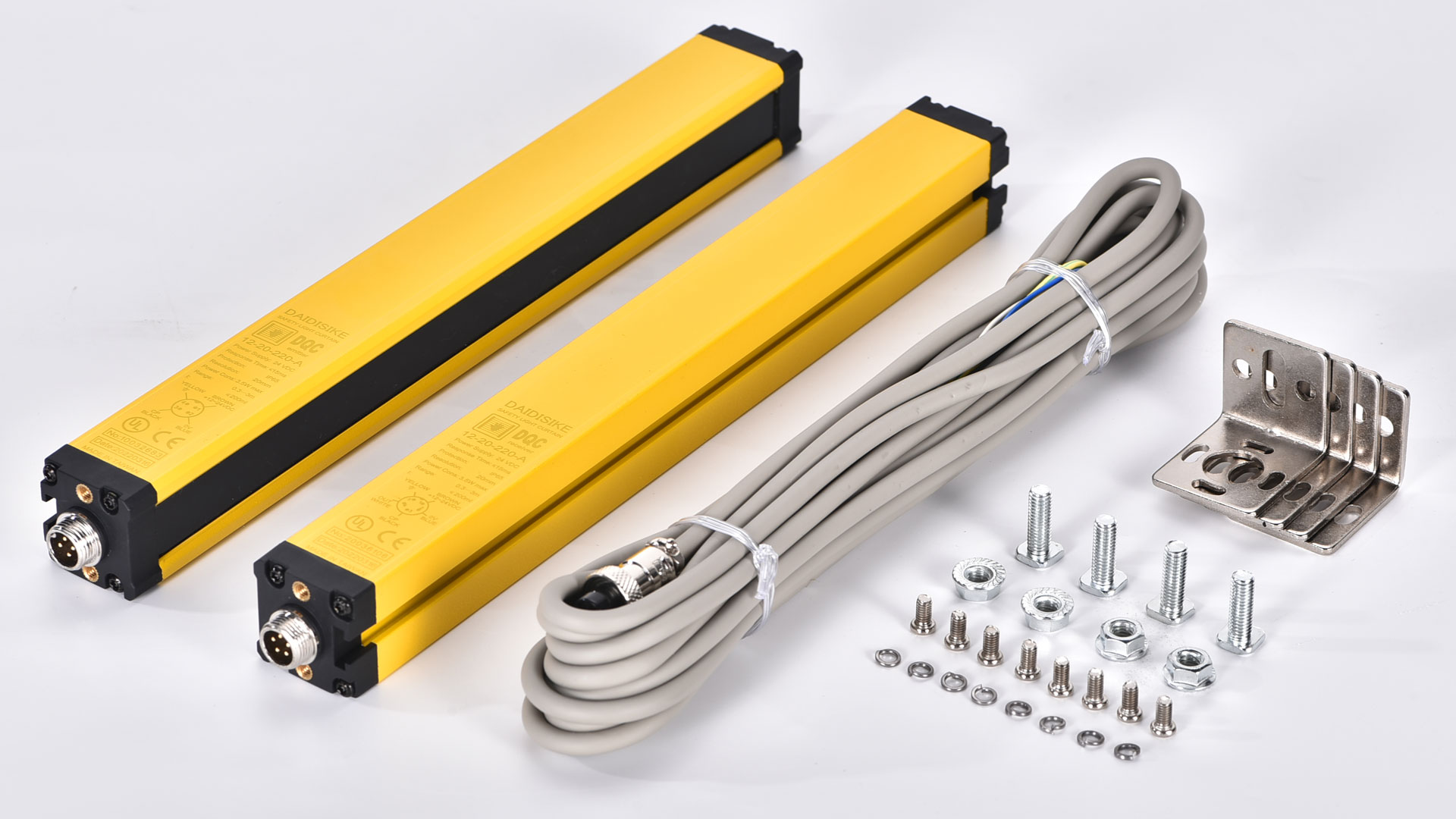

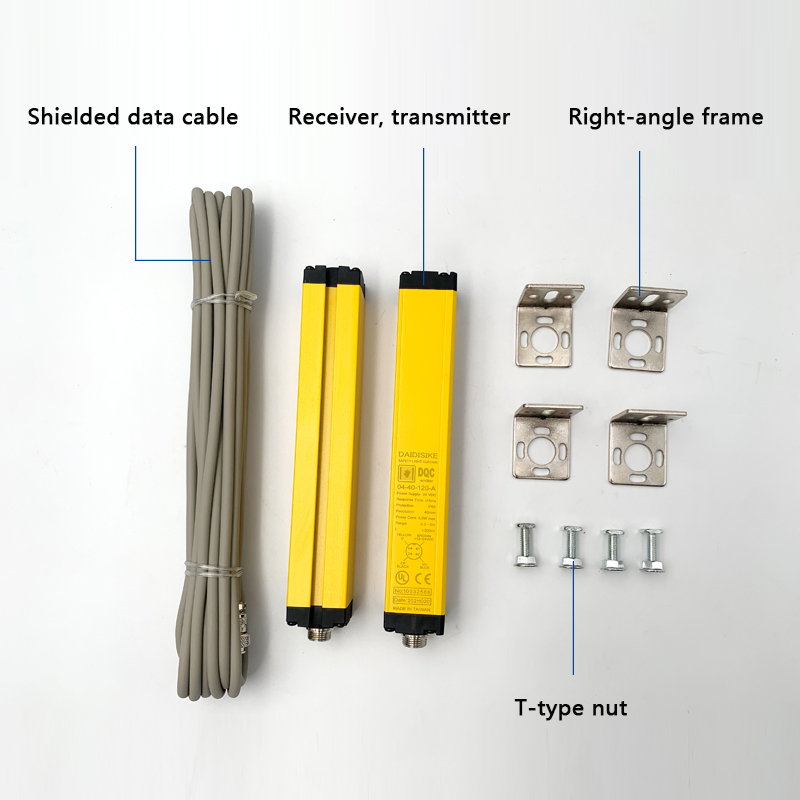

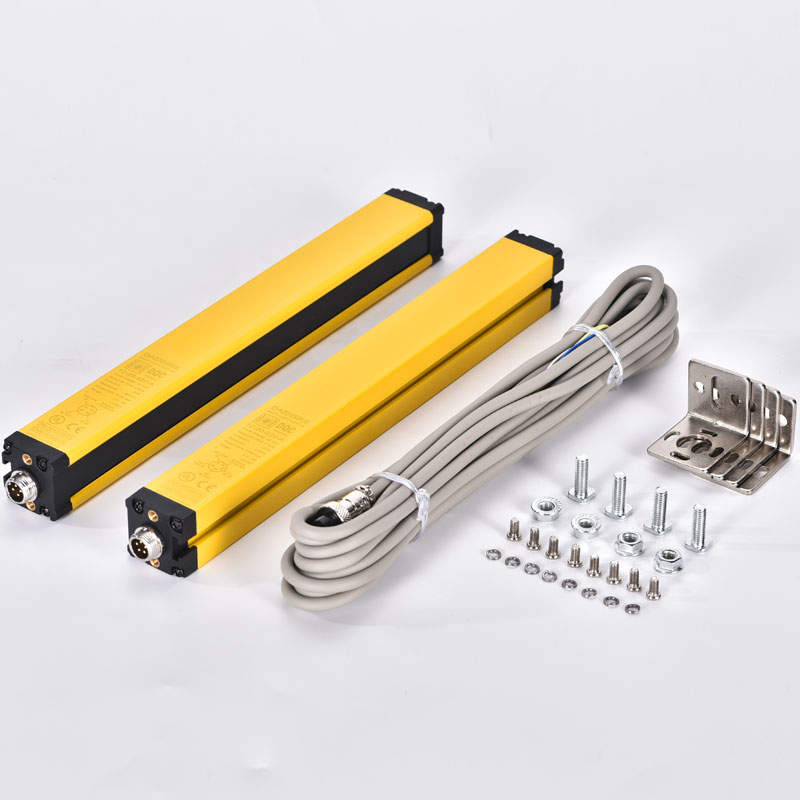

DQC 是车间里最常见的那种“看不见的防护墙”。它在设备的危险动作区对装一发一收两根铝合金立柱，中间布满平行红外光束，人手一旦伸进去挡光，接收端 15ms 内就发出停机信号。它最大的好处是“一款顶八款”——10/14/20/25/30/40/80/200mm 八种光束间距随选，护手指、护手掌、护身体、护通道都用同一个系列搞定，焊机变频器再多也不容易误触发。
核心特点
- 8 档光束间距，一个系列覆盖手指级到通道级防护
- 强抗电磁干扰电路，焊机/变频器/伺服密集环境不误停
- 响应 ≤15ms，配设备制动可在 100ms 内整机停住

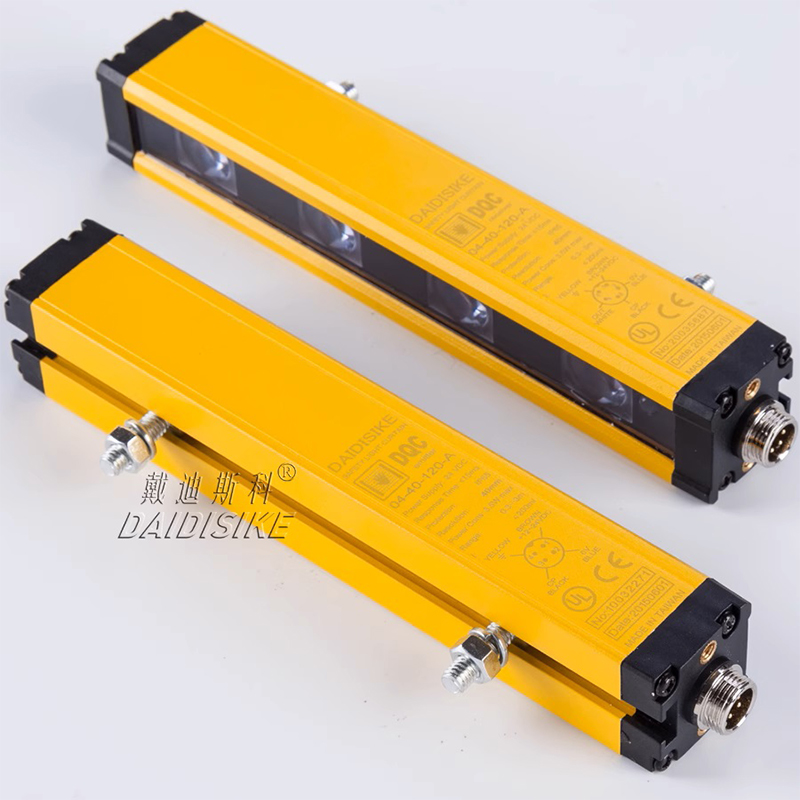

- IP65 全密封铝合金外壳，耐油污耐振动
关键参数
| 工作方式 | 对射式红外光束（一发一收） |
| 光束间距 | 10 / 14 / 20 / 25 / 30 / 40 / 80 / 200mm 可选 |
| 检测距离 | 0.3–3m（标准），可定制 0.3–6m |
| 响应时间 | ≤ 15ms |
| 抗环境光 | ≥ 10000 Lux |
| 供电 | DC 12V/24V，配控制器可 AC 110–220V |
| 防护等级 | IP65 |
| 安全输出 | 单通道 NPN/PNP，可加配安全继电器升级双通道 |
注：以上为典型参数，不同规格略有差异。完整产品参数与进口品牌替代型号对照，也可查阅戴迪斯科产品站 fsdadi.com。
DQC 全部型号规格表

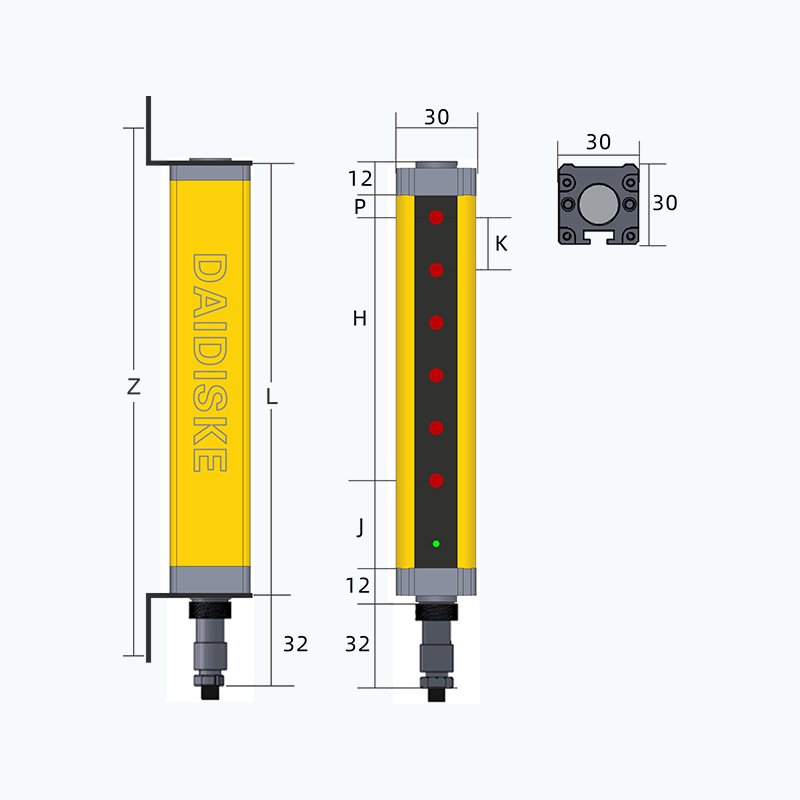

照 2026 版画册 P15《DQC 系列规格一览表》全列，八档间距一共 111 个型号——戴迪光幕里间距档位最全的一款。算法：H =（n − 1）× K；光幕高度 l = H + 端帽增量（每档不一样，表里已算好）。型号读法：DQC06/10-50 = 6 光束、间距 10mm、保护高度 50mm，后面再跟一位输出代码。输出代码（画册 P14）：A = NPN 常闭、B = PNP 常闭、C = NPN 常开、D = PNP 常开；不特别说明默认发 A。检测距离默认 0.3-3 米。超过 32 光束请改看 DQCE 系列。
K = 10 mm —— 护手指 · 检测精度 18mm · 光束数 6~32
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出代码 | 检测距离 |
|---|---|---|---|---|---|
| 6 | 50 | 111 | DQC06/10-50 | A / B / C / D | 0.3-3m |
| 8 | 70 | 131 | DQC08/10-70 | A / B / C / D | 0.3-3m |
| 10 | 90 | 151 | DQC10/10-90 | A / B / C / D | 0.3-3m |
| 12 | 110 | 171 | DQC12/10-110 | A / B / C / D | 0.3-3m |
| 14 | 130 | 191 | DQC14/10-130 | A / B / C / D | 0.3-3m |
| 16 | 150 | 211 | DQC16/10-150 | A / B / C / D | 0.3-3m |
| 18 | 170 | 231 | DQC18/10-170 | A / B / C / D | 0.3-3m |
| 20 | 190 | 251 | DQC20/10-190 | A / B / C / D | 0.3-3m |
| 22 | 210 | 271 | DQC22/10-210 | A / B / C / D | 0.3-3m |
| 24 | 230 | 291 | DQC24/10-230 | A / B / C / D | 0.3-3m |
| 26 | 250 | 311 | DQC26/10-250 | A / B / C / D | 0.3-3m |
| 28 | 270 | 331 | DQC28/10-270 | A / B / C / D | 0.3-3m |
| 30 | 290 | 351 | DQC30/10-290 | A / B / C / D | 0.3-3m |
| 32 | 310 | 371 | DQC32/10-310 | A / B / C / D | 0.3-3m |
当前显示 K = 10 mm 共 14 个型号，表内可上下滚动；全部分档合计 111 个型号，点上方按钮可一次导出。
关于 DQC 的常见问题
DQC 本身是 ESPE 光电保护等级，技术参数对标 Type 4。冲床、压力机这类高风险设备建议再加一只安全继电器（如 DA31），构成双通道、带自检的完整安全回路，达到 PLe 等级后再投用。
护手指选 10 或 14mm，护手掌选 20–30mm，护手臂/身体选 40mm，护通道或车辆选 80–200mm。拿不准就告诉工程师设备类型和上下模间距，我们帮你定。
