一句话先答
DQSA 是光电防护装置，反射镜 2/3/4 面立体围护 · 机器人 AGV 周界。靠反射镜把光路折成 L 形、U 形、口字形，用一套设备给机器人单元围出二、三、四面的立体防护。选型、参数与报价可直接联系工程师，支持非标定制。
这是一款什么设备

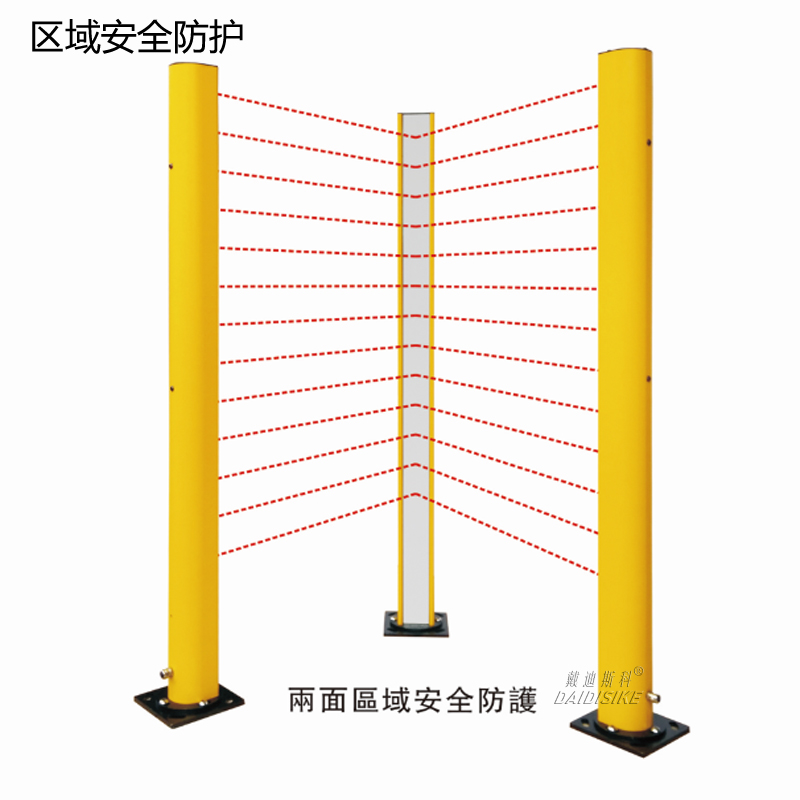

机器人工位、AGV 上下料区往往要从几个方向围起来。DQSA 用反射镜让红外光路转弯,单面、双面 L 型、三面 U 型、四面口字型任意组合,一套设备就能围出立体防护区。配合智能消隐,机械手末端正常通过区域不会误停。是机器人协作单元、周界防护的对口方案。
核心特点
- 反射镜折光，2/3/4 面立体围护一套搞定
- 单面跨距可达 30m，四面也能护 8–12m
- 智能消隐：机械手通过不误停

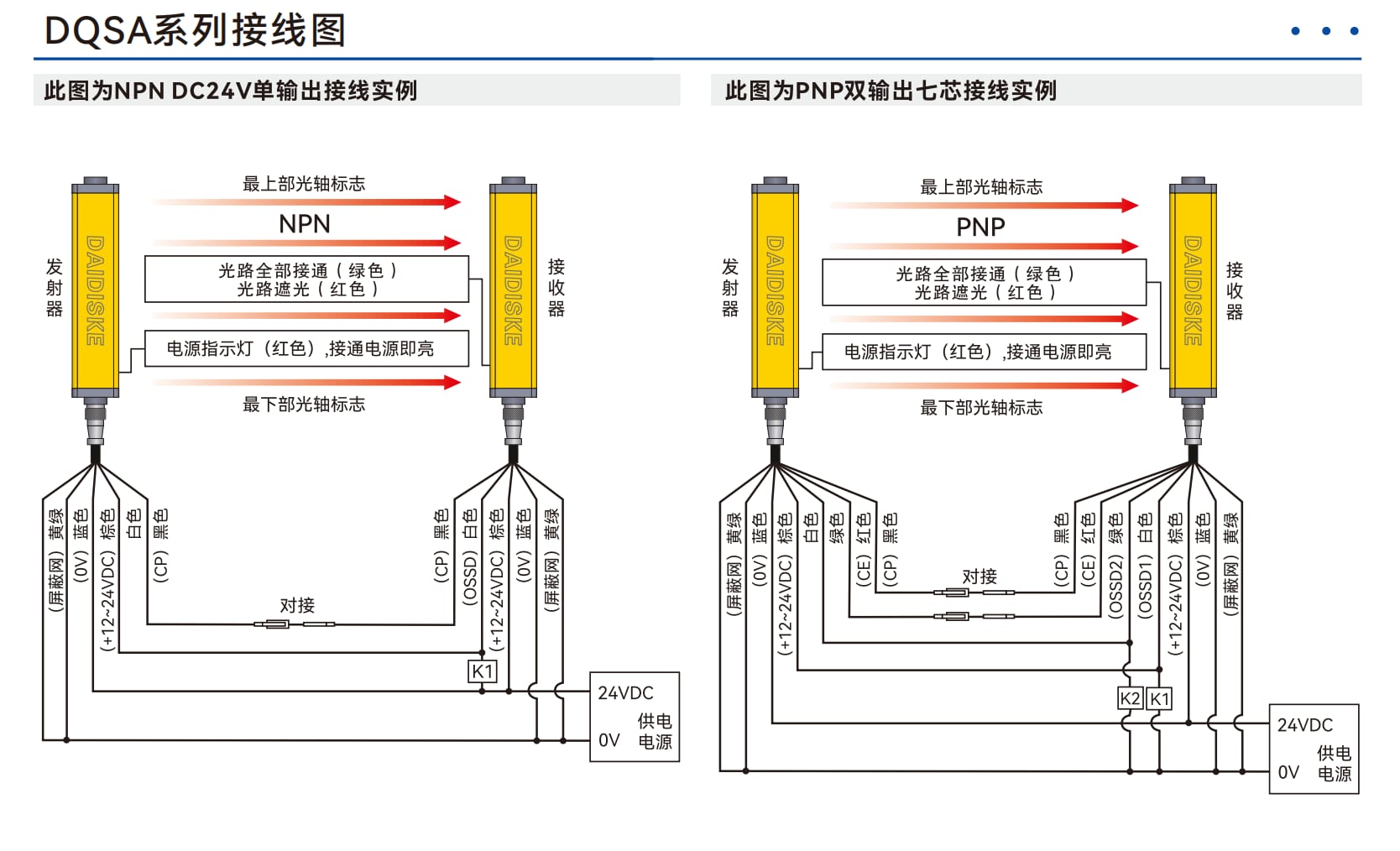

- 双通道 OSSD 安全输出
关键参数
| 工作方式 | 对射红外 + 反射镜回光 |

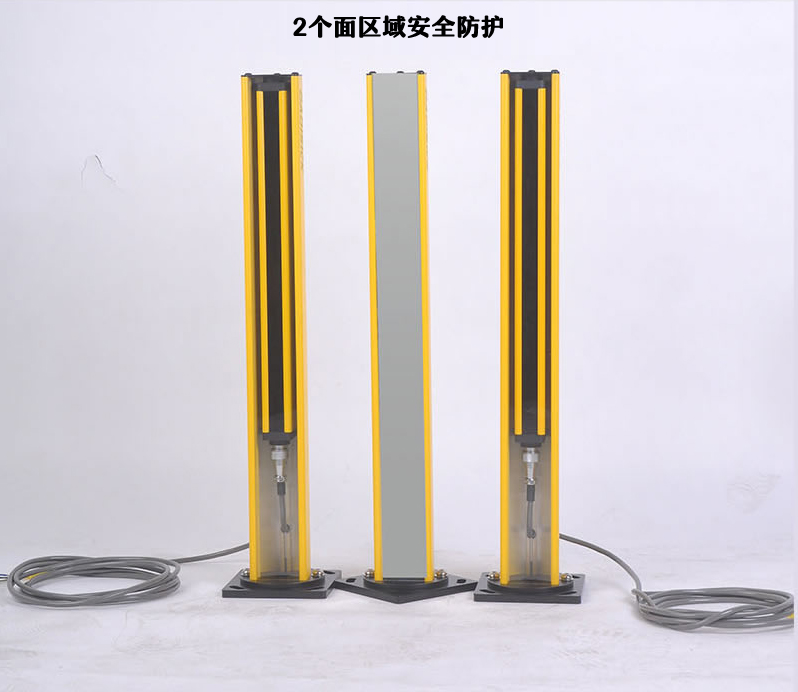

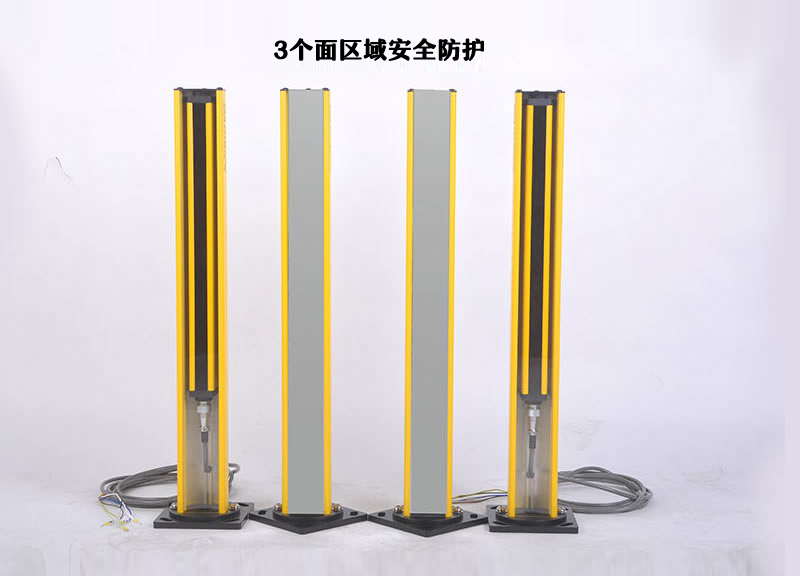

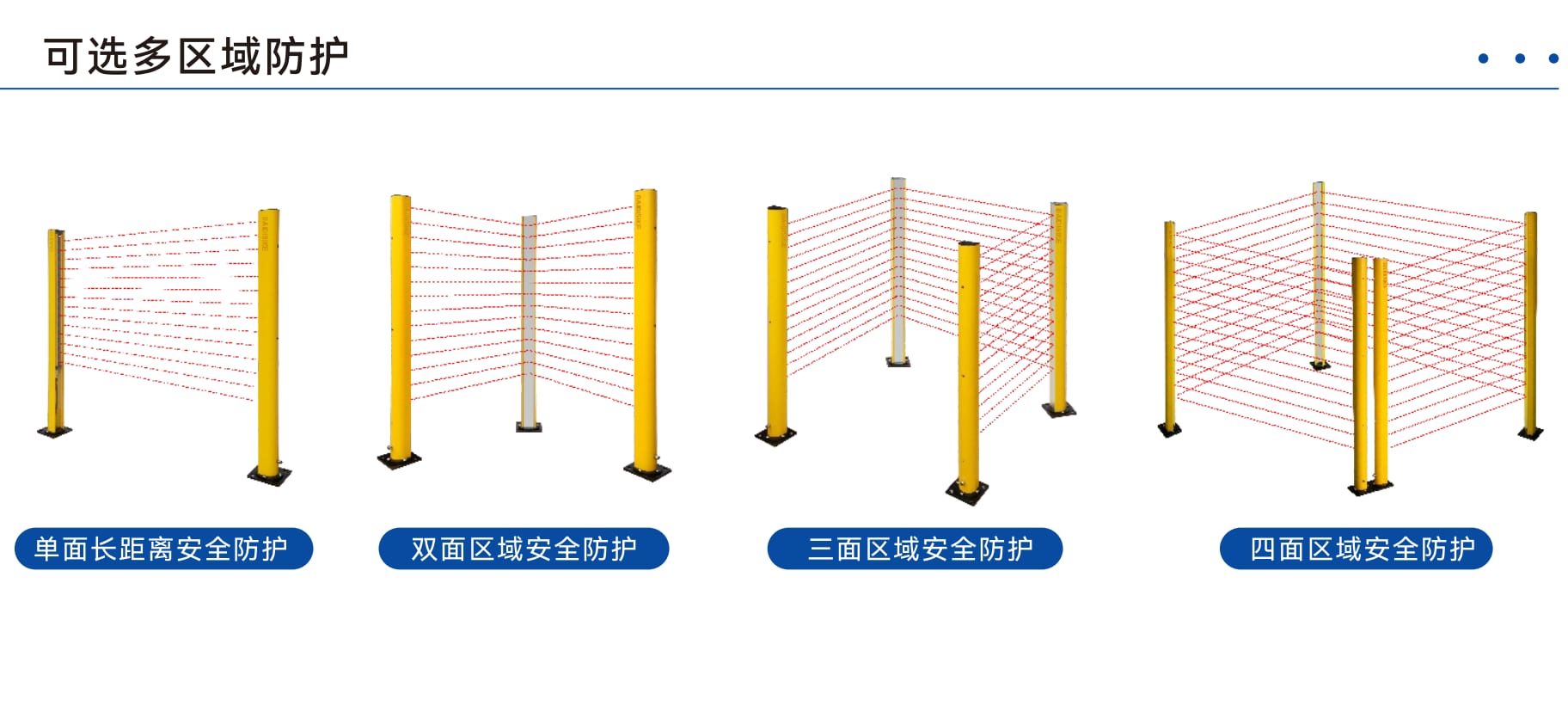

| 防护形态 | 单面 / L 型双面 / U 型三面 / 口字四面 |
| 光束间距 | 40mm（手臂级）/ 80mm（身体级） |

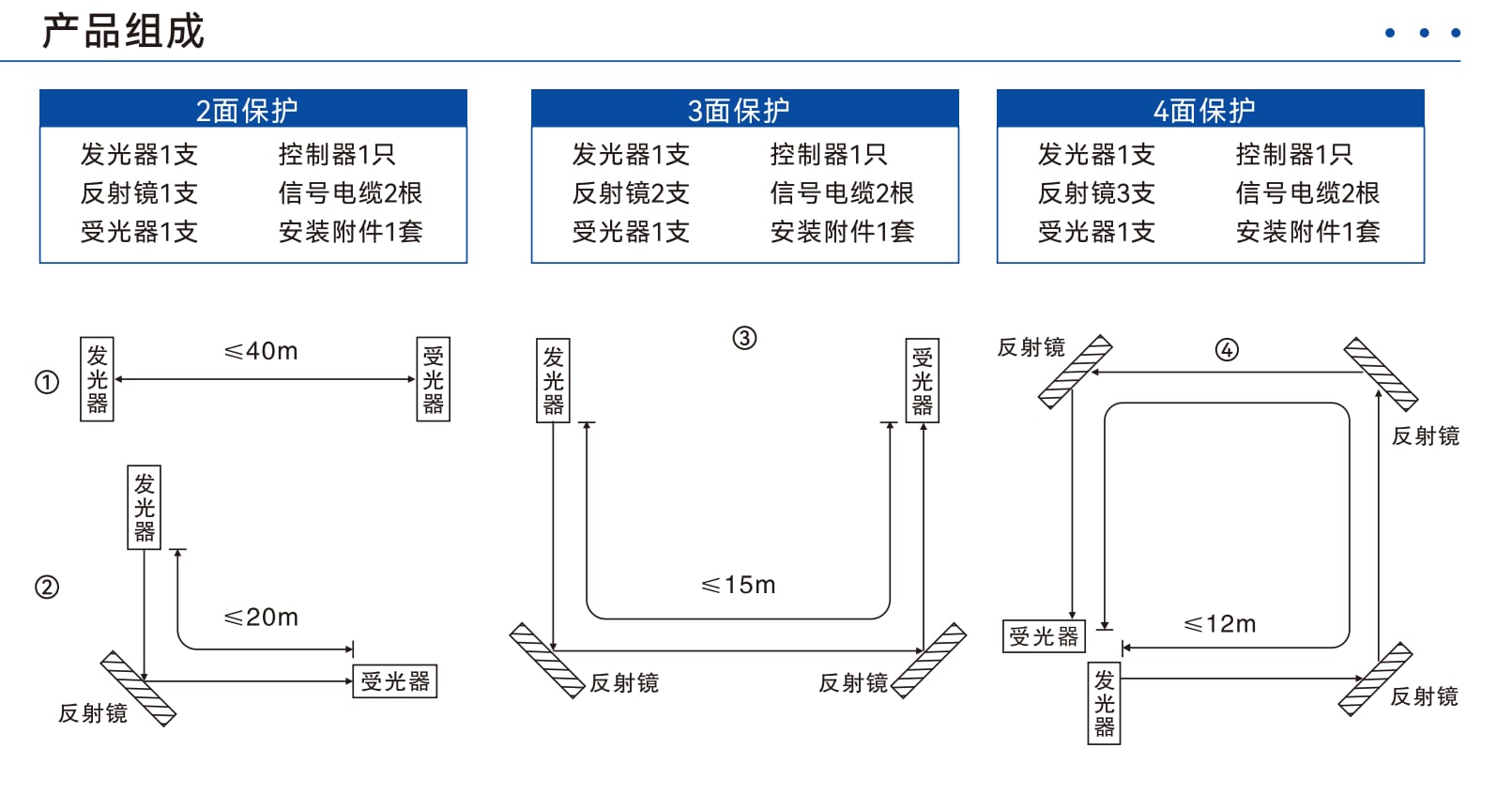

| 典型跨距 | 单面≤30m / 双面≤15m / 三面≤10m / 四面≤8m |
| 响应时间 | < 15ms |
| 防护等级 | IP65 |
注：以上为典型参数，不同规格略有差异。完整产品参数与进口品牌替代型号对照，也可查阅戴迪斯科产品站 fsdadi.com。
DQSA 全部型号规格表
照 2026 版画册 P103《DQSA 系列规格一览表》全列，两档间距一共 59 个型号。DQSA 是区域防护光幕，配反射镜能围出二面、三面、四面的立体防护圈，机器人工作站常用。算法：H =（n − 1）× K；型号读法：DQSA04/40-120 = 4 光束、间距 40mm、保护高度 120mm。这款外形尺寸页同样没给端帽取值，光幕总长请找工程师要图纸确认。
K = 40 mm —— 区域防护 · 光束数 4~72（每档 +2）
| 光束数 n | 保护高度 H (mm) | 产品型号 | 输出形式 | 检测距离 |
|---|---|---|---|---|
| 4 | 120 | DQSA04/40-120 | 开关量 | 详询工程师 |
| 6 | 200 | DQSA06/40-200 | 开关量 | 详询工程师 |
| 8 | 280 | DQSA08/40-280 | 开关量 | 详询工程师 |
| 10 | 360 | DQSA10/40-360 | 开关量 | 详询工程师 |
| 12 | 440 | DQSA12/40-440 | 开关量 | 详询工程师 |
| 14 | 520 | DQSA14/40-520 | 开关量 | 详询工程师 |
| 16 | 600 | DQSA16/40-600 | 开关量 | 详询工程师 |
| 18 | 680 | DQSA18/40-680 | 开关量 | 详询工程师 |
| 20 | 760 | DQSA20/40-760 | 开关量 | 详询工程师 |
| 22 | 840 | DQSA22/40-840 | 开关量 | 详询工程师 |
| 24 | 920 | DQSA24/40-920 | 开关量 | 详询工程师 |
| 26 | 1000 | DQSA26/40-1000 | 开关量 | 详询工程师 |
| 28 | 1080 | DQSA28/40-1080 | 开关量 | 详询工程师 |
| 30 | 1160 | DQSA30/40-1160 | 开关量 | 详询工程师 |
| 32 | 1240 | DQSA32/40-1240 | 开关量 | 详询工程师 |
| 34 | 1320 | DQSA34/40-1320 | 开关量 | 详询工程师 |
| 36 | 1400 | DQSA36/40-1400 | 开关量 | 详询工程师 |
| 38 | 1480 | DQSA38/40-1480 | 开关量 | 详询工程师 |
| 40 | 1560 | DQSA40/40-1560 | 开关量 | 详询工程师 |
| 42 | 1640 | DQSA42/40-1640 | 开关量 | 详询工程师 |
| 44 | 1720 | DQSA44/40-1720 | 开关量 | 详询工程师 |
| 46 | 1800 | DQSA46/40-1800 | 开关量 | 详询工程师 |
| 48 | 1880 | DQSA48/40-1880 | 开关量 | 详询工程师 |
| 50 | 1960 | DQSA50/40-1960 | 开关量 | 详询工程师 |
| 52 | 2040 | DQSA52/40-2040 | 开关量 | 详询工程师 |
| 54 | 2120 | DQSA54/40-2120 | 开关量 | 详询工程师 |
| 56 | 2200 | DQSA56/40-2200 | 开关量 | 详询工程师 |
| 58 | 2280 | DQSA58/40-2280 | 开关量 | 详询工程师 |
| 60 | 2360 | DQSA60/40-2360 | 开关量 | 详询工程师 |
| 62 | 2440 | DQSA62/40-2440 | 开关量 | 详询工程师 |
| 64 | 2520 | DQSA64/40-2520 | 开关量 | 详询工程师 |
| 66 | 2600 | DQSA66/40-2600 | 开关量 | 详询工程师 |
| 68 | 2680 | DQSA68/40-2680 | 开关量 | 详询工程师 |
| 70 | 2760 | DQSA70/40-2760 | 开关量 | 详询工程师 |
| 72 | 2840 | DQSA72/40-2840 | 开关量 | 详询工程师 |
当前显示 K = 40 mm 共 35 个型号，表内可上下滚动；全部分档合计 59 个型号，点上方按钮可一次导出。
关于 DQSA 的常见问题
DQSA 一套控制器加反射镜就能折出多面防护，省了多套设备和多套布线，整定和维护也更简单。
反射镜是无源光学件，不耗电不老化，对位装好后很稳定。日常注意保持镜面清洁即可。
