一句话先答
DQS 是光电防护装置，35×51mm 工程机身 · 内置/外置双控制器 · ≤10ms。专门为高振动的气动冲床做的工程级防护装置，机身更壮实，响应更快，配管状支架直接装在冲床机身上。选型、参数与报价可直接联系工程师，支持非标定制。
这是一款什么设备

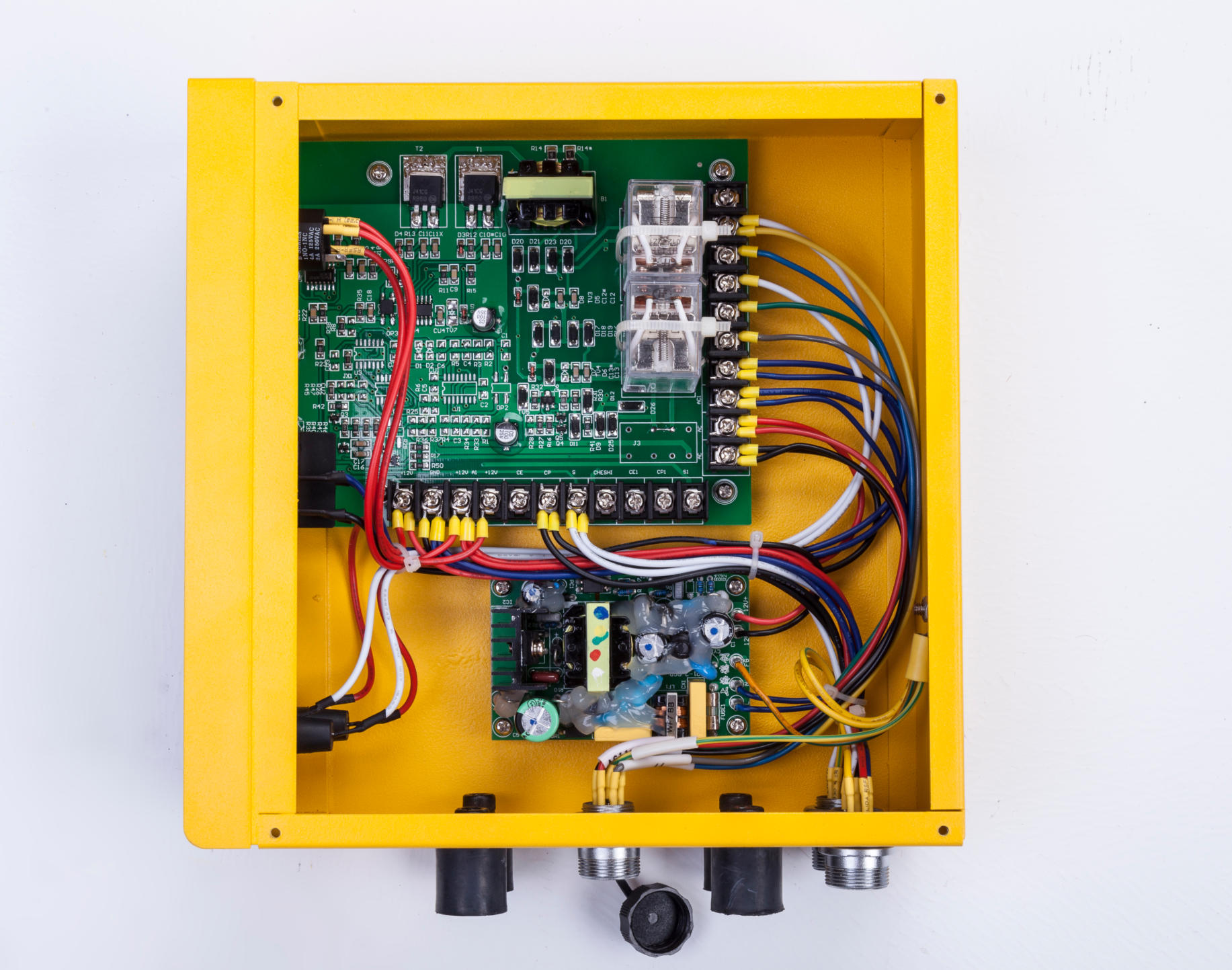

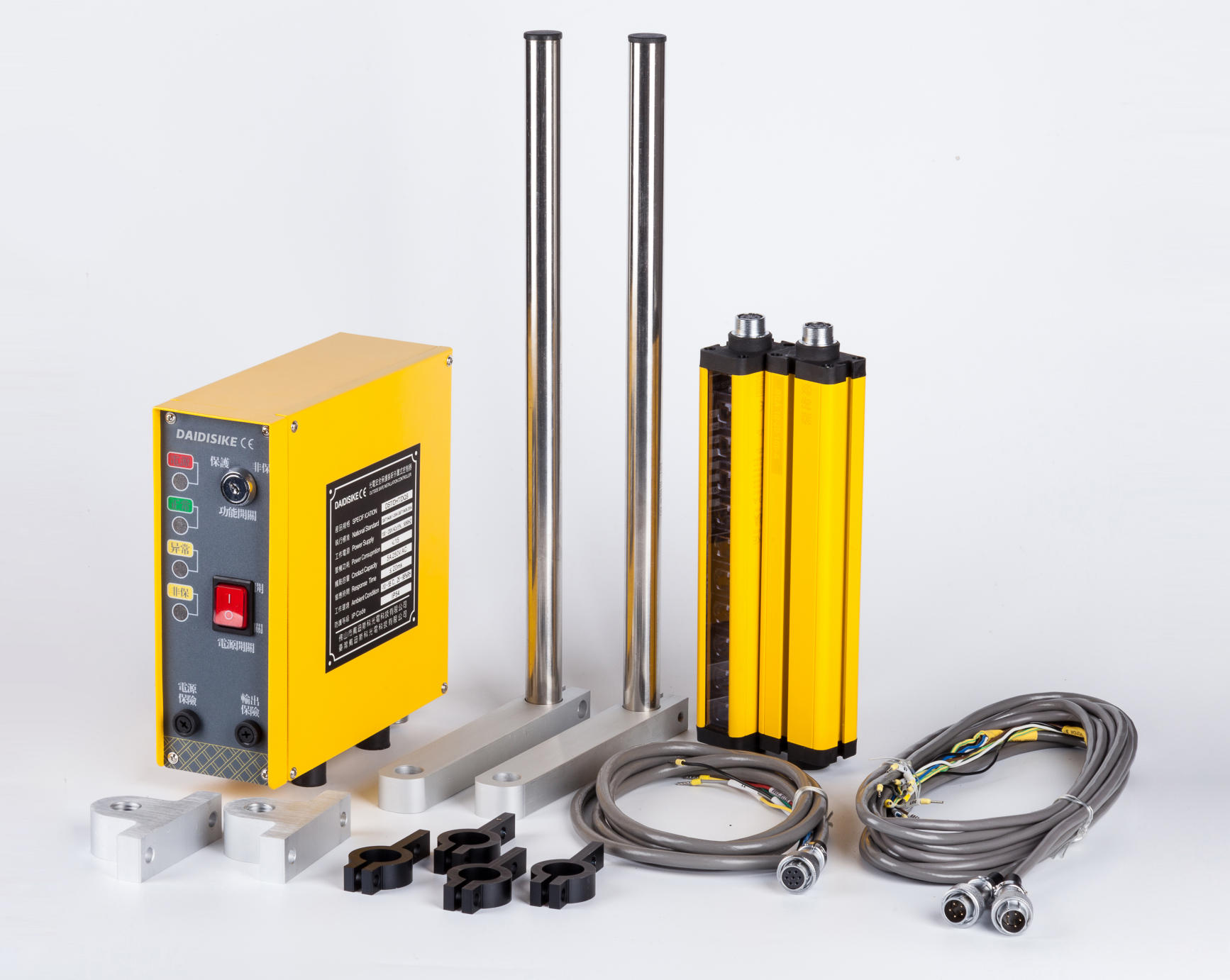

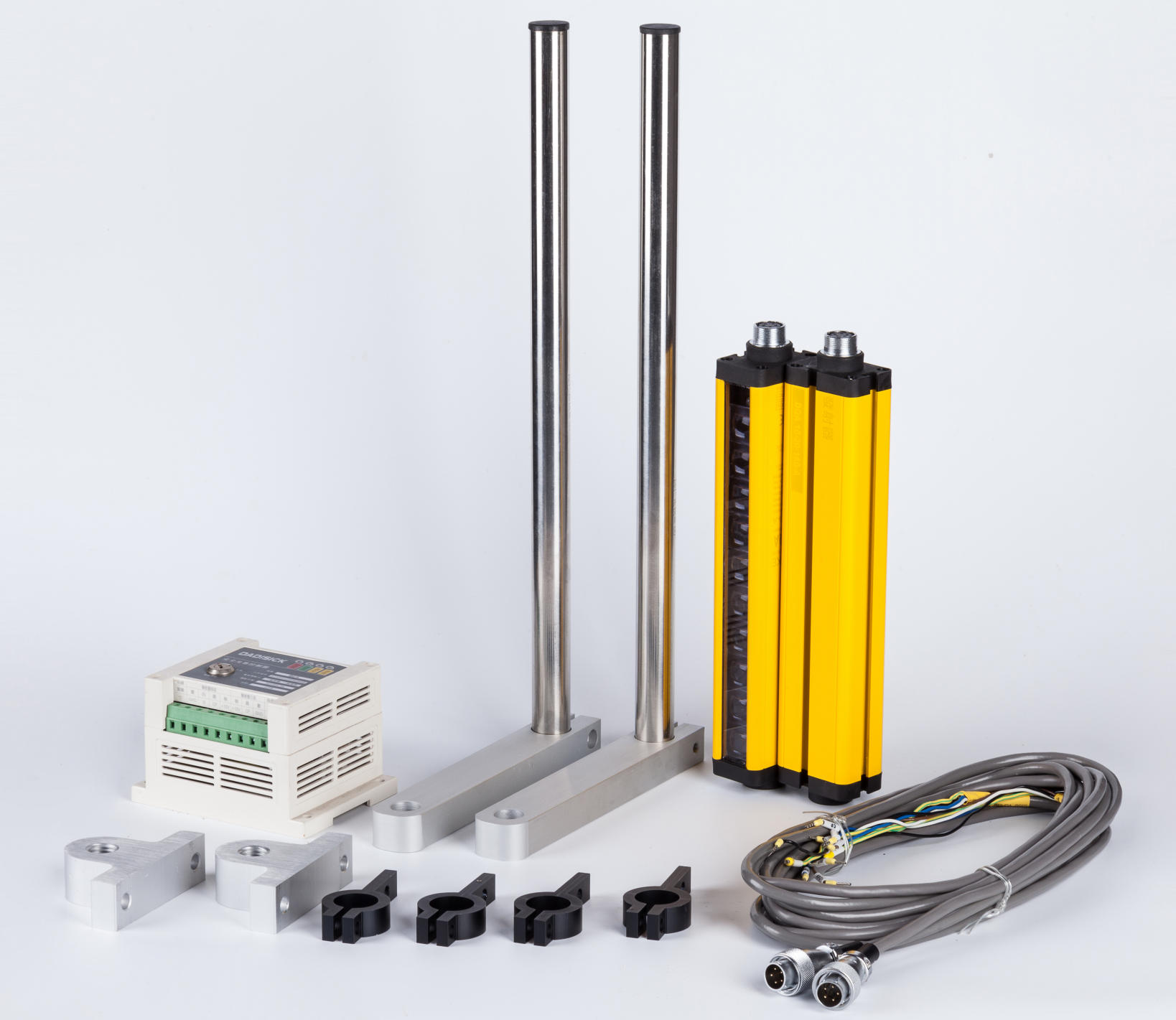

气动冲床振动大、节拍快，普通防护装置容易被振松、被干扰。DQS 用 35×51mm 加强工程机身，响应快到 ≤10ms，并提供白色内置控制器和黄色外置控制器两种款式——外置控制器让操作工在设备外面就能看到对光状态、随手开关。它必须配管状支架安装,是气动冲床、机械压力机的对口防护方案。
核心特点

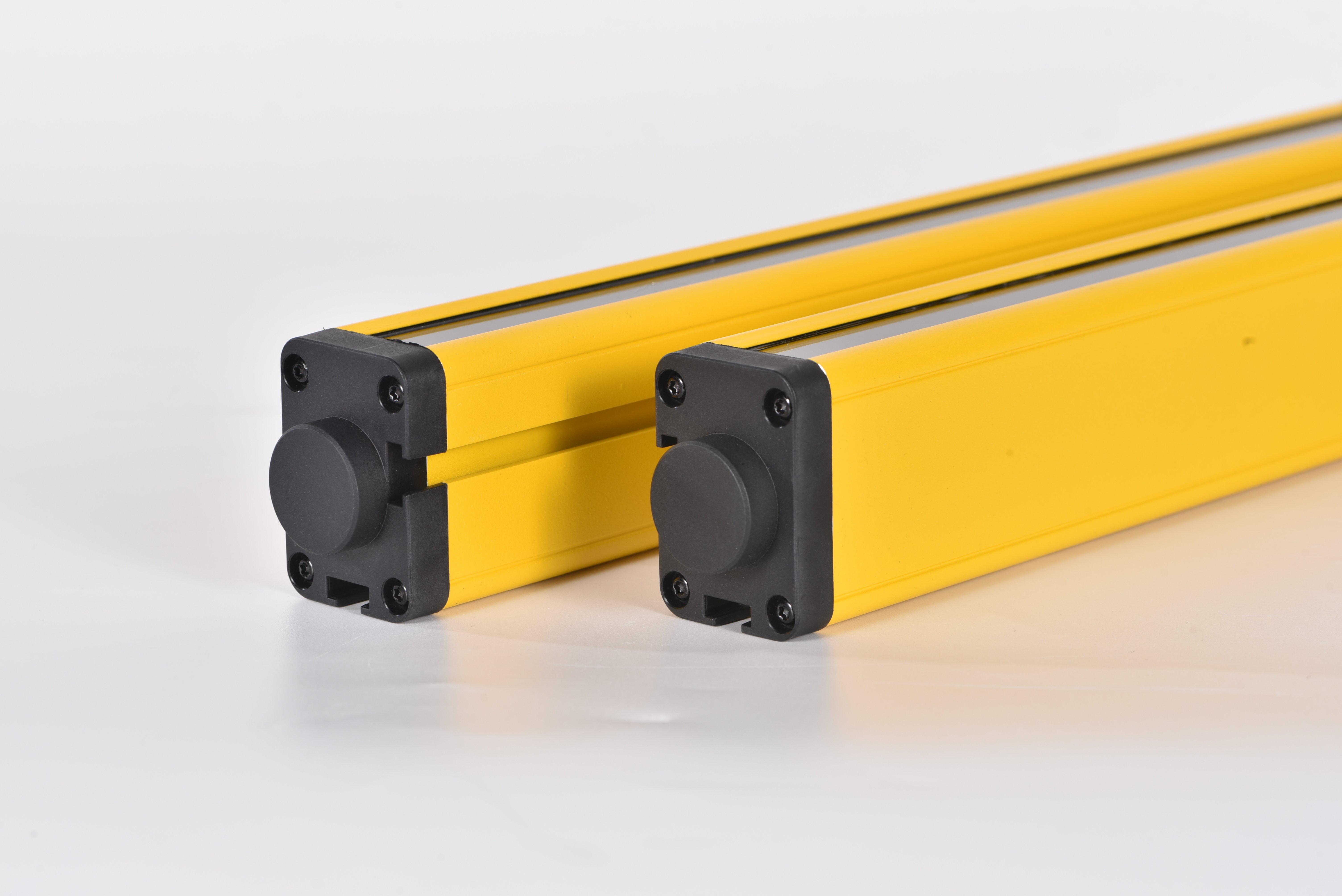

- 35×51mm 工程级加强机身，抗振动
- 响应 ≤10ms，跟得上高节拍冲压
- 内置/外置控制器双款，外置款便于现场操作
- 双回路双继电器控制，冗余更可靠
关键参数
| 工作方式 | 对射式红外光束（有线同步） |
| 机身截面 | 35 × 51mm 工程款 |
| 响应时间 | ≤ 10ms |
| 控制方式 | 双回路双继电器（两路独立冗余） |
| 必备配件 | 管状支架（装于冲床机身） |
| 适用 | 气动冲床、机械压力机、高振动冲压 |
注：以上为典型参数，不同规格略有差异。完整产品参数与进口品牌替代型号对照，也可查阅戴迪斯科产品站 fsdadi.com。
DQS 全部型号规格表
照 2026 版画册 P85《DQS 系列规格一览表》全列，七档间距一共 102 个型号。DQS 是冲床、压力机专用的光电保护装置，配安全控制器直接串进设备停机回路。算法：H =（n − 1）× K；光幕高度 l = H + 端帽增量（各档不同）。完整型号长这样：DQS08/40-280-W-A —— 8 光束、间距 40mm、保护高度 280mm、外置控制器、检测距离 0.3-3m。这款的第一位代码是控制器不是输出：W 外置、N 内置、S 外置双面、P 内置双面；控制器本体另有型号 DQS+{W/N/S/P}+{OC 一开一闭 / 2C 两组常闭 / 2O 两组常开}。第二位是检测距离：A 0.3-3M 一直到 H 0.3-40M。超过 32 光束请改看 DQV 系列。
K = 10 mm —— 护手指 · 光束数 6~32
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 控制器代码 | 检测距离代码 |
|---|---|---|---|---|---|
| 6 | 50 | 123 | DQS06/10-50 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 8 | 70 | 143 | DQS08/10-70 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 10 | 90 | 163 | DQS10/10-90 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 12 | 110 | 183 | DQS12/10-110 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 14 | 130 | 203 | DQS14/10-130 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 16 | 150 | 223 | DQS16/10-150 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 18 | 170 | 243 | DQS18/10-170 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 20 | 190 | 263 | DQS20/10-190 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 22 | 210 | 283 | DQS22/10-210 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 24 | 230 | 303 | DQS24/10-230 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 26 | 250 | 323 | DQS26/10-250 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 28 | 270 | 343 | DQS28/10-270 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 30 | 290 | 363 | DQS30/10-290 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
| 32 | 310 | 383 | DQS32/10-310 | W / N / S / P | A 0.3-3m 起，最远可选 H 0.3-40m |
当前显示 K = 10 mm 共 14 个型号，表内可上下滚动；全部分档合计 102 个型号，点上方按钮可一次导出。
关于 DQS 的常见问题
中小冲床、振动一般，DQC 够用且更省；大型气动冲床、振动大、节拍快，选 DQS 工程款，它的加强机身和双继电器控制更扛得住。
管状支架是把 DQS 稳固装到冲床机身上的标准配件，能抗振动、方便调整角度，属于必备件，下单时一起配。
